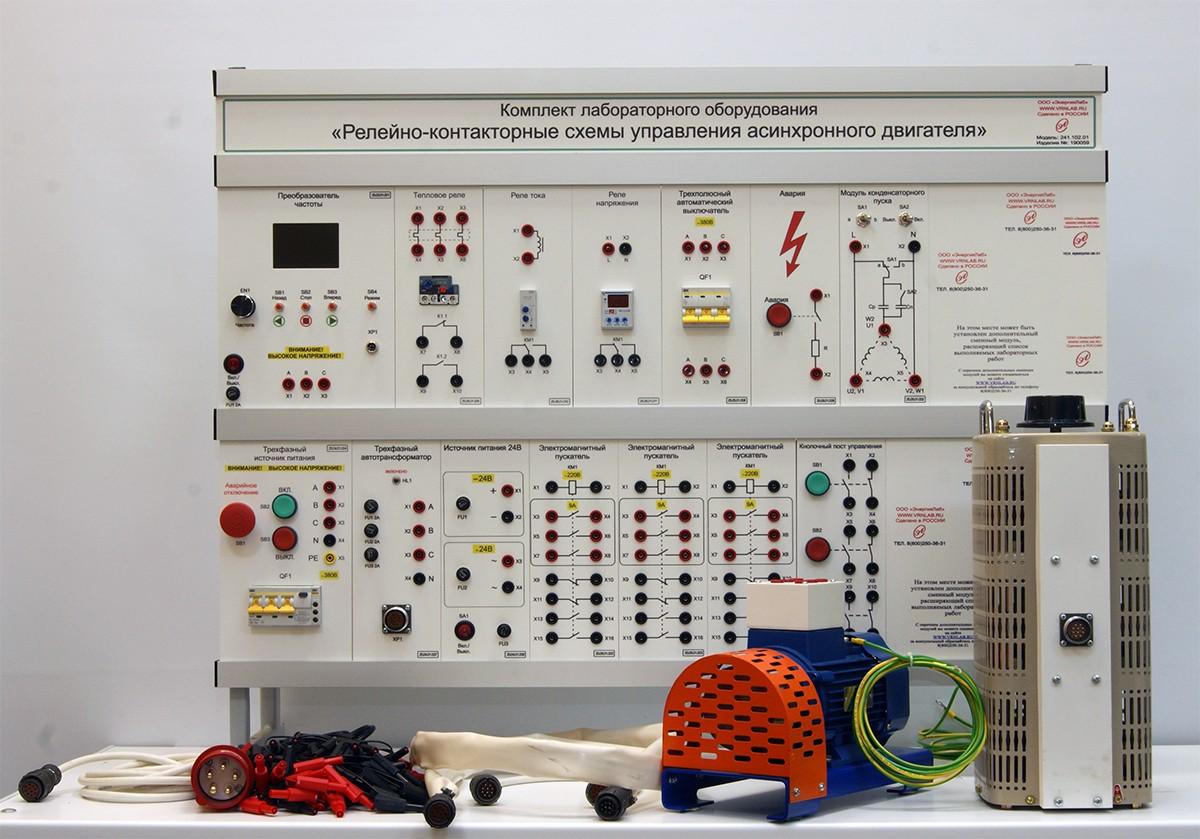

Лабораторный стенд «Релейно-контакторные схемы управления асинхронного двигателя»

Описание товара

Учебное оборудование «Релейно-контакторные схемы управления асинхронного двигателя» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях, для получения базовых и углубленных профессиональных знаний и навыков.

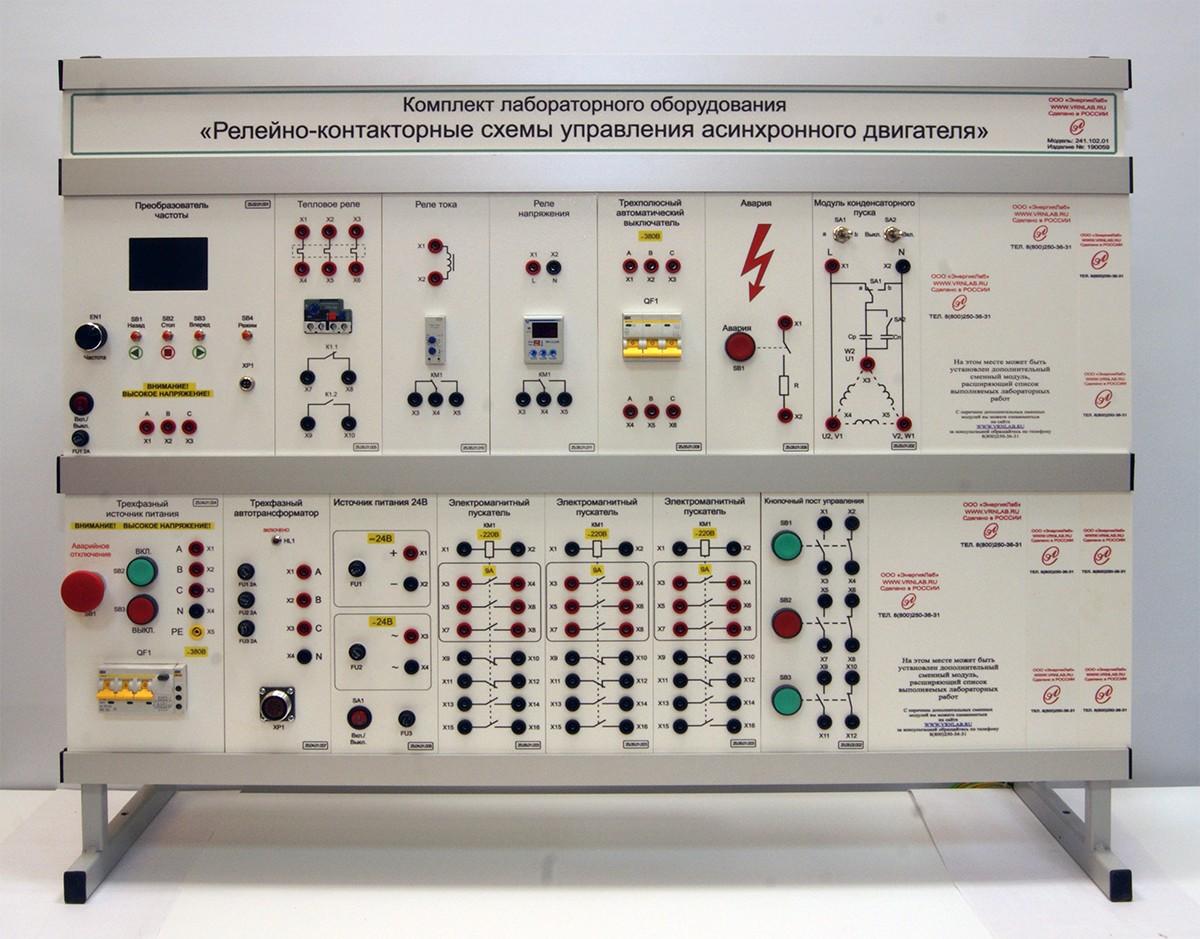

Выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.

Лабораторные работы

1. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска.
2. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с помощью автотрансформатора.
3. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с переключением обмотки статора со звезды на треугольник.
4. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и динамического торможения.
5. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса.
6. Настройка и проверка схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле.
7. Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании реле максимального тока.
8. Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя с блокировкой по напряжению, основанной на использовании реле максимального тока и реле минимального напряжения.
9. Сборка, настройка и проверка схемы частотного управления асинхронным двигателем.
10. Сборка и проверка схемы конденсаторного пуска асинхронного двигателя.

Комплект поставки

1. Лабораторный стол.
2. Стойка для установки модулей.
3. Асинхронный двигатель
4. Комплект соединительных проводов и сетевых шнуров
5. Паспорт
6. Мультимедийная методика
7. Техническое описание оборудование
8. Руководство по выполнению базовых экспериментов

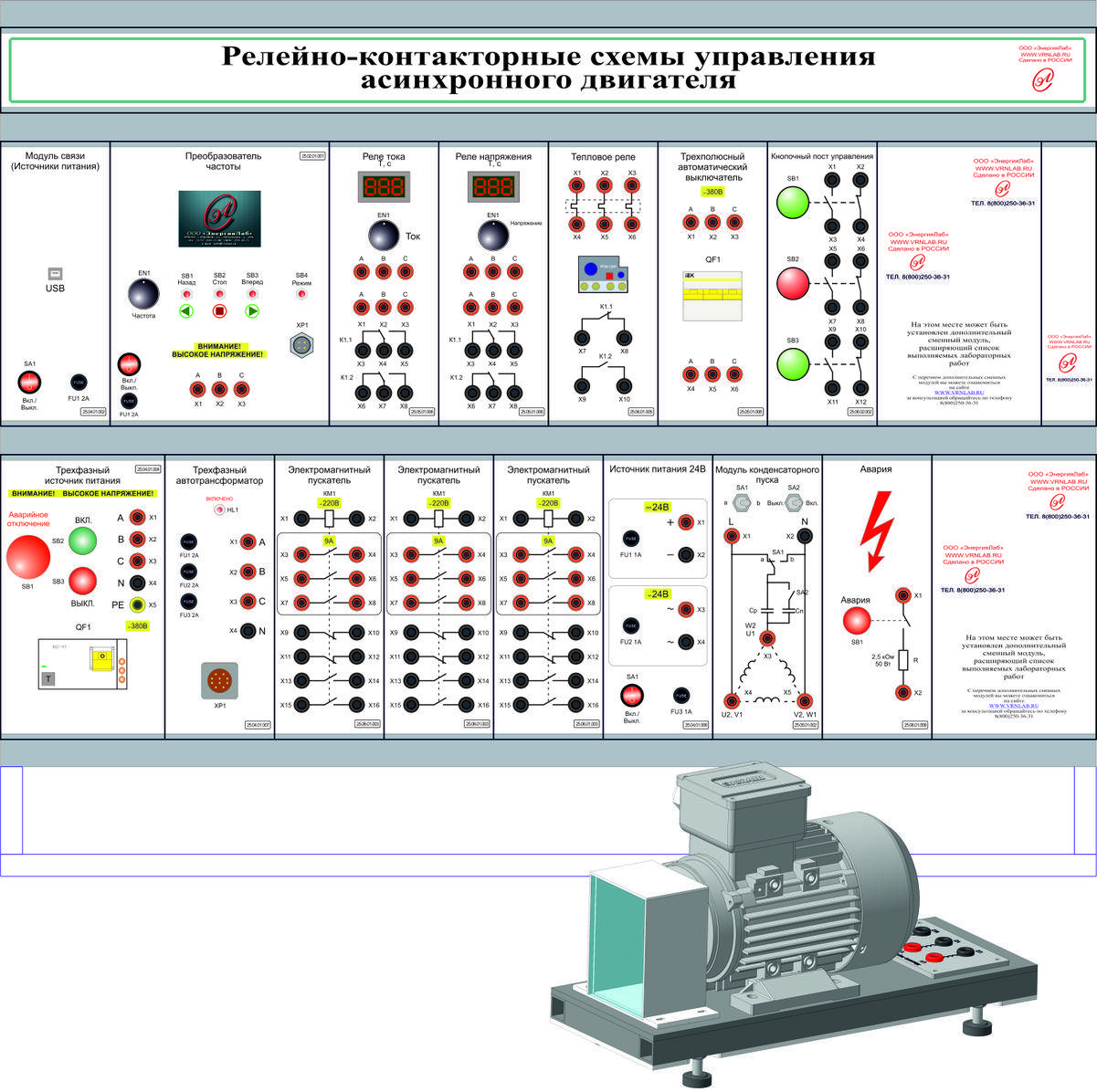

9. Комплект модулей
   1. Модуль «Трехфазный источник питания» - 1 шт
   2. Модуль «Трехфазный автотрансформатор» - 1 шт
   3. Модуль «Преобразователь частоты» - 1 шт
   4. Модуль «Источник питания 24В» - 1 шт
   5. Модуль «Электромагнитный пускатель» - 1 шт
   6. Модуль «Кнопочный пост управления» - 1 шт
   7. Модуль «Тепловое реле» - 1 шт
   8. Модуль «Реле тока» - 1 шт
   9. Модуль «Реле напряжения» - 1 шт
   10. Модуль «Трехполюсный автоматический выключатель» - 1 шт
   11. Модуль «Авария» - 1 шт
   12. Модуль «Модуль конденсаторного пуска» - 1 шт
   13. Модуль «Модуль связи (Источники питания)» - 1 шт

Технические характеристики

Потребляемая мощность, В·А 1000
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 1000
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 80
Количество человек, которое одновременно и активно может работать на комплекте 2
